機械格柵的正確安裝能夠有效提升污水處理效果，能夠及時清除污水中的雜志垃圾！污水排放問題越來越嚴重，是污水處理行業的難題。國家對污水處理廠的水質有更嚴格的要求。許多現有的污水處理廠需要從B級升級到。機械格柵建設力度也在不斷提升，處于不斷增加態勢中。

　　機械格柵圖紙 安裝操作

　　機械格柵圖紙：


機械格柵圖紙

　　機械格柵安裝操作七點說明：

　　1、按規定對除污機進行潤滑、保養、檢查機組各部件，應無明顯缺陷故障，鏈條應無裂斷。

　　2、檢查機械各部無卡堵。

　　3、檢查機械各部潤滑良好，有足夠的油脂。

　　4、檢查動力臂液壓等各部無滲漏。

　　5、檢查耙斗應平衡。

　　6、檢查輸送機上有足夠存放清撈物的空間。

　　7、各限位開關正常，無超行程。

　　根據國家節能減排和發展低碳經濟的要求，城市污水處理將以污染物減排為重點，污泥處理及污水再生利用，將成為行業發展的新熱點。中國的機械格柵水處理市場在未來很長一個時期都將處于一個“黃金增長期”。同時，水處理自動化系統的國產化也將成為行業發展的必然趨勢。

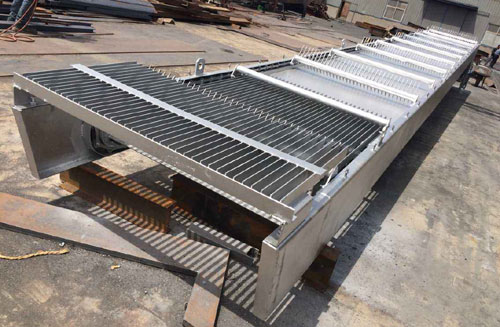

機械格柵


　　近年來機械格柵設備，受到國內良好的投資環境以及基礎建設政策的不斷深化，我國機械格柵污水處理設備行業將迎來持續增長的發展新機遇。企業從自身發展出發，開發了各式各樣的產品，呈現出一幅欣欣向榮的發展前景。正是因?yàn)檫@樣的技術成果，才使得機械格柵處理設備行業可以永葆積極向上的態勢。

　　設備安裝

　　1、設備可直接安裝在預制的鋼筋混凝土溝渠中。

　　2、除動格柵片外，一般不需要在現場進行組裝。

　　3、設備安裝就位后，當機架與溝渠內兩側存在較大間隙時，可考慮用薄型塑料板加以封閉，以免影響攔污效果。

　　4、放置格柵的溝渠在施工中，要求渠壁盡量平整垂直，渠底面應保持水平平整。

　　5、渠壁頂邊應按格柵安裝基礎圖的要求預埋200×100×10鋼板四塊，用于焊接基礎螺栓。

　　6、設備安裝就位后，再進行電器控制裝置的安裝。電器控制系統的設置和調整，由本公司按技術要求派專人進行。

　　操作規程及注意事項

　　1、一般情況下設備為自動控制運行，如需手動控制，只需按控制要求按下手動控制按鈕即可進行操作，但運行管理人員必須經常巡視。

　　2、操作人員必須做好當班設備運行記錄。

機械格柵

　　3、當出現故障報警時，立即切斷電源，停機檢查，當故障排除后，方可投入正常運行。

　　4、格柵水下運動部件均為不銹鋼，無需進行定期的防護保養，但機械傳動部分及減速機必須進行定期的檢查和加注潤滑油或潤滑脂。

　　5、應定期檢查運動部分有無卡、堵及緊固松動等異常現象，如出現上述情況應立即解決，及時消除事故隱患。

　　機械安裝調試說明 :

　　1、 設備起吊安裝前先需檢查的內容

　　1.1  檢查設備在運輸過程中是否損壞現象。

　　1.2  根據設備安裝圖檢查基礎尺寸是否符合要求，應；

　　1.3  格柵井兩側于井頂部平臺面應垂直，其垂直誤差不超過 20mm；格柵井兩側應平行，其平行度誤差不超過20mm。

　　1.4  檢查各預埋件位置、尺寸是否與圖紙一致，預埋鋼板應 與格柵井頂部平臺平。以上內容檢查完畢符合要求，既可安裝就位。

　　2、 設備安裝的具體要求

　　2.1  本機放入基礎就位后，其安裝角度應符合設計要求，格柵卸料口平面應與格柵井操作平臺面平行，格柵墻板應與格柵井操作平臺面垂直，設備安裝的水平度誤差小于1/1000，然后再根據安裝圖將設備與預埋件焊成一體，再將地腳螺母擰緊。

機械格柵

　　2.2  在通電運行之前，先用手搖把插入電機尾部方榫內，按安全罩上箭頭所示方向用手搖動電機，應無其他影響運行的因素存在。

　　2.3  卸去安全罩，放松漲緊鏈輪，卸下減速機端鏈條，通電試 運轉，看減速機的運轉方向是否與安全罩上所示箭頭方向一致，嚴禁反轉。

　　2.4  用漲緊鏈輪調節器調整鏈條的松緊度，并用漲緊螺桿調整 耙齒鏈的松緊度。

　　2.5  檢查減速機的潤滑油是否到油面線，不足時用30#機械油加至油面線。

　　2.6  裝好安全罩，接通電源空載運轉，應無抖動、卡阻現象 及異常噪音等，空載試運行后，再投入負載運轉。

　　安全操作內容：

　　1 不管采用什么形式的機械格柵，操作人員都應該定時巡回檢查。根據柵前和柵后的水位差變化或柵渣的數量.及時開啟除渣機將柵渣清除。同時注意觀察除渣機的運轉情況，及時排除其出現的各種故障。

　　2 檢查并調節柵前的流量調節閥門，過柵流量的均勻分布。同時利用投人工作的格柵臺數將過柵流速控制在所要求的范圍內。當發現過柵流速過高時，適當增加投人工作的格柵臺數，當發現過柵流速偏低時，適當減少投入工作的格柵臺數。

　　3 隨著運行時間的延長，格柵前后的渠道內可能會積砂，應當定期檢查清理積砂，分析產生積砂的原因，如果是渠道粗糙的原因，就應該及時修復。

　　4 經常測定每日柵渣的數量，摸索出、一月或一年中什么時候柵渣量多，以利于提高操作效率，并通過柵渣量的變化判斷格柵運轉是否正常。

機械格柵

　　5 柵渣中往往夾帶許多萊葉、揮發性油類等有機物，堆積后能夠產生異味，因此要及時清運柵渣，并經常保持格柵間的通風透氣。

　　6 )池前細格柵上的垃圾應及時清除。格柵內外水位差不應超過2cm，為防止格柵的水流漫滋，應設置水位報警器。

　　7 為了機械除污機的正常運轉，應制定詳細的維護檢修計劃，對設備的各部位進行定期檢查維修并認真做好檢修記錄，如軸承減速器、鏈條的潤滑情況、傳動皮帶或鏈條的松緊等。

　　（一）準備

　　1、在未送電源之前檢查電源控制箱各元器件接線情況，樁頭應連接牢固，無銹蝕。

　　2、按規定對除污機進行潤滑、保養、檢查機組各部件，應無明顯缺陷故障，鏈條應無裂斷。

　　3、檢查機械各部無卡堵。

　　4、檢查機械各部潤滑良好，有足夠的油脂。

　　5、檢查動力臂液壓等各部無滲漏。

　　6、檢查耙斗應平衡。

　　7、檢查輸送機上有足夠存放清撈物的空間。

　　8、各限位開關正常，無超行程。

機械格柵

　　（二）運行

　　粗格柵除污機可實行手動/自動二種操作模式，自動控制可以通過定時與超聲波裝置進行水位差控制，一般與帶式輸送機、壓榨機實行聯動操作，并提供標準的現場控制接口。

　　1、合上電源，檢查電源電壓，應符合要求。

　　2、手動：

　　（1）手動于調試、檢修、處理較大異物和緊急故障時使用。

　　（2）應將“狀態按鈕”置于手動位置。啟動除污機，觀測機組各部分運轉情況，撈污、排渣、翻耙等動作應準確到位，無異常聲響、振動，鏈條應傳動平穩。

　　（3）在手動狀態下正常運轉至少10分鐘，方可切換為自動狀態。在自動狀態中，操作者應觀察至少10分鐘，方可離開。操作者的常規巡視時間間隔應不大于半小時。

　　（4）除污機清撈的垃圾，由帶式輸送機運至下一工作區域，現場應及時清理，保持干凈。

　　（5）工作結束后將格柵除污機的小車停在規定位置。拔掉插頭，與設備斷開即完成手動操作。

　　3、自動操作步驟：

　　在這種模式下，開/停耙斗按預先設定的位置和程序連續運行，一般有格柵前后水位差和定時兩種控制方式，具體步驟如下：

　　（1）在控制面板上設定成自動運行狀態。

機械格柵

　　（2）定時控制（一般不采用）：可根據具體情況設定間隔時間和運行時間。

　　（3）液位控制：在控制箱上設定格柵前后液位差大于設定值時自動開始清撈，當液位差小于設定值時自動停機（液位差根據實際情況設定）。

　　（三）停機

　　1、正常停機在切斷電源后應按設備要求保持耙斗的停留位置合適，各按鈕等應復位，并用高壓水把殘留在除污機各部位上的垃圾沖洗干凈，并按要求涂上潤滑劑。

　　2、在運行過程中，如過載時（遇障礙物或耙齒無法插入）應聯動液壓推桿開合導軌，重復運行排除障礙，或因其它故障造成機組停止工作的情況，自動報警系統應能報警或自動停機，操作人員應立即到位，根據故障情況切斷電源，及時排除故障，檢查有關部件，如有損傷，及時修復。待一切正確無誤，才能再次啟動。

　　3、除污機每日至少運作半小時，并按規定在各潤滑點定時、定量加注指定型號的潤滑劑，同時保持機組表面油漆完整，無殘留垃圾。

　　（四）運行后檢查及注意事項

　　1、沖洗耙斗，清除耙斗上的垃圾。

　　2、檢查各潤滑點潤滑良好。

　　3、檢查運行各部分無卡堵。

　　4、耙齒下降時，如鏈索張緊失效，升降機構應停止下降，并作返回。

　　注意事項

　　1、機械格柵設備安裝時，應注意調整好各個機械部件之間的間隙，機械格柵的主要工作部位非常順利的滑動工作。調整好各行程開關及撞塊的位置，確定時間繼電器的時間間隔等，使設備按設計規定的程序完成整套循環動作。

　　2、調試正常后，可以進行無負載試運行，如果真的能達到無故障，才準許進行正常污水處理工作。

　　3、電動機、減速器及軸承等各加油部位應按規定加換潤滑油、脂。如使用普通鋼絲繩應定期涂抹潤滑脂。

　　4、定期檢查機械格柵重要零件的等運轉情況，如果有一些零件出現一定程度的磨損，建議立即更換，以免帶來不必要的后果。同時一定要做到定期按時保養。

　　5、一定要經常檢查零部件螺絲是否松動，如果有雜質卡在機械格柵的重要部位，應予以手動清理維護。
